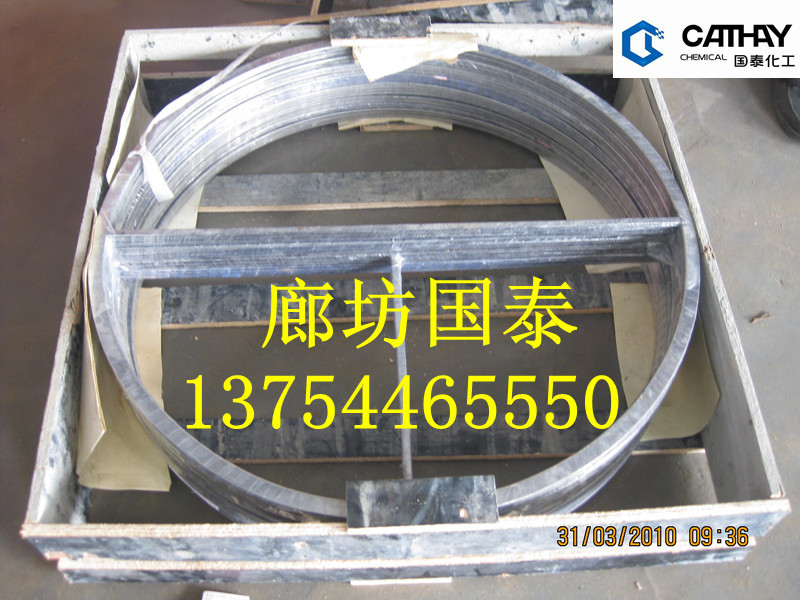

北京金属缠绕垫片 内、外环型金属缠绕垫片

金属缠绕垫片是目前应用广泛的一种密封垫片，为半金属密合垫中回弹性最佳的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成，能耐高温、高压和适应超低温或真空下的条件使用，通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题，其结构密度可依据不同的锁紧力要求来制作，为加强主体和准确定位，缠绕垫片设有金属内加强环和外定位环，利用内外钢环来控制其最大压紧度，对垫片接触的法兰密封面的表面精度要求不高。

内环及缠绕金属的材质选择:　　

　　法兰种类及缠绕垫片形式:　　

法兰种类缠绕垫片形状平面法兰仅带外环缠绕垫片带内外环缠绕垫片凸面法兰仅带外环缠绕垫片带内外环缠绕垫片凹凸法兰基本型缠绕垫片仅带内环缠绕垫片槽法兰基本型缠绕垫片仅带内环缠绕垫片平面和凹槽法兰基本型缠绕垫片仅带内环缠绕垫片缠绕垫片厚度公差:

　　项目厚度(mm)公差(mm)垫片厚度4.5, 3.2+0.2

　　-0.1环厚度3.0±0.24金属缠绕垫片主要技术参数:

　　缠绕垫片系数m=2.5-4缠绕垫片^[1]使用压力≤25MPa 缠绕垫片使用温度-196℃-700℃(氧化性介质中不高于600℃) 缠绕垫片最小预紧比压y=68MPa下表是缠绕垫片直径公差(即用于法兰的名义管道直径)

　　DIM(mm)ANSI B16.5BS1560(mm)Mss sp-44API605公差内环内径垫片内径<=600<=24" >=26" and <=34"±0.5>600 and <=800>24" and <=34>=36" and <=60"±0.9>800 and <=1600 >34" and <=60" ±1.3>1600>60" ±1.6垫片外径<=600<=24"<=24"±0.9>600 and <=160000 >24" and <=60" ±1.81600>60" ±2.2外环外径 >1/2" and <=60"±0.9<=600<=24" 0-1.0 >600 and <=1000>24" and <=34" 0-1.8>1000 and <=1600>34" and <=60" 0-2.2注：另外，我们也可以根据JIS,JPI标准或客户要求生产。
